Leerrohr für Erdkabel: Welches Rohr und wie tief?

Für ein Erdkabel im Garten brauchen Sie ein orangefarbenes, erdverlegbares
Kabelschutzrohr, meist in DN 50 für eine einzelne Gartensteckdose oder Teichpumpe. Die
Verlegetiefe liegt bei mindestens 60 Zentimetern, unter Wegen und Einfahrten eher bei 80
Zentimetern.

Ein normales graues Leerrohr aus dem Elektrofachhandel reicht dafür nicht aus. Es ist
nicht für den direkten Erdkontakt zugelassen und hält Feuchtigkeit sowie Druck aus dem
Erdreich nicht dauerhaft stand.

Welches Leerrohr und welcher Durchmesser?

Für die Erdverlegung gibt es zwei gängige Typen: flexibles, gewelltes Kabelschutzrohr
aus PE, meist orange oder rot, sowie starres KG-Rohr. Starres Rohr eignet sich vor allem
für größere Kabelbündel oder Leerrohrtrassen mit mehreren Leitungen.

Das flexible Wellrohr lässt sich in einem Zug über die ganze Trasse verlegen, ohne
Muffen an jeder Biegung. Das macht es für die meisten Gartenprojekte praktischer als
starres Rohr.

Planen Sie ruhig eine Nummer größer, wenn Sie später weitere Kabel nachziehen wollen.
Ein zu eng gewähltes Rohr lässt sich im Nachhinein nur schwer austauschen, ohne die
ganze Trasse neu aufzugraben.

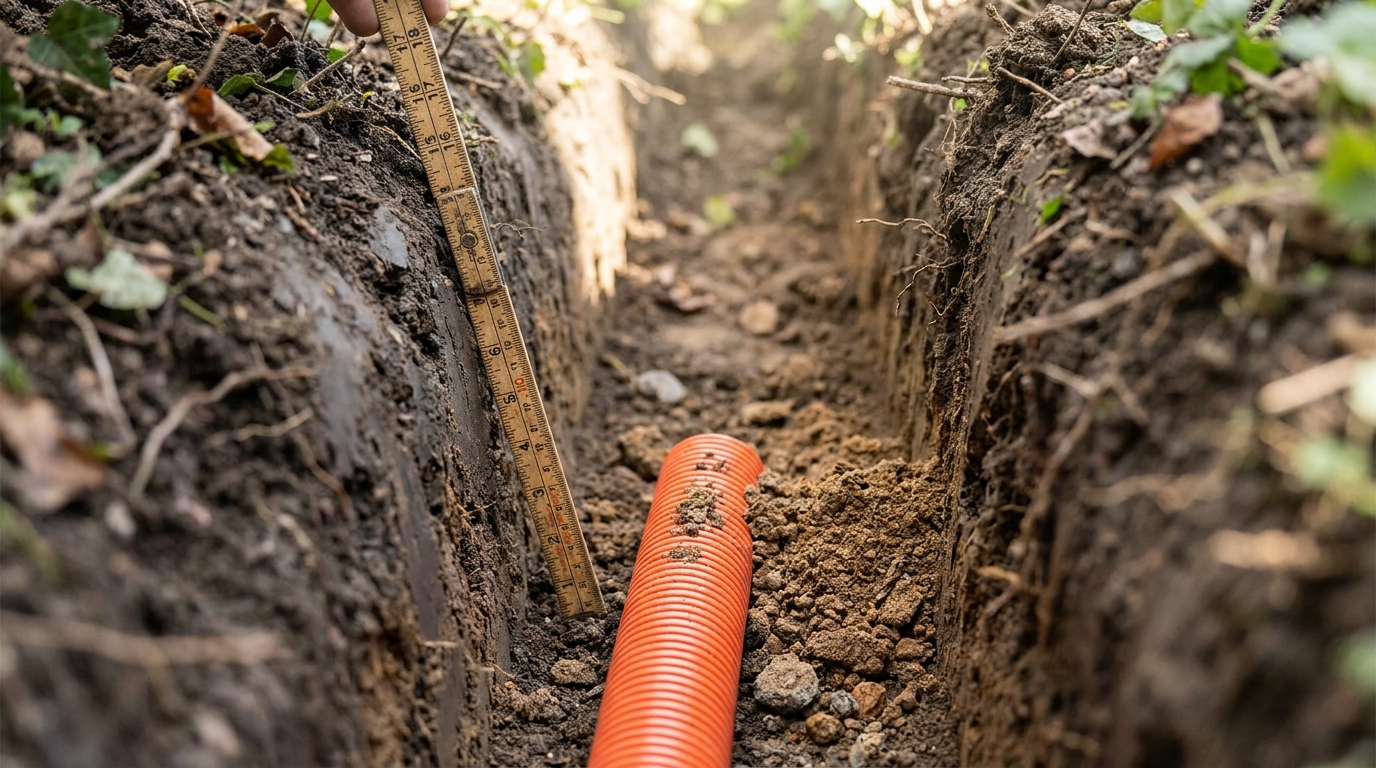

Wie tief muss das Leerrohr verlegt werden?

Nach gängiger Praxis auf Basis der VDE 0100-520 gilt für ein direkt verlegtes NYY-J-
Kabel im Rohr eine Mindesttiefe von 60 Zentimetern in normalen Gartenbereichen. Diese
Tiefe schützt das Kabel vor Frost und vor versehentlichem Anstechen beim Umgraben von
Beeten.

Unter Wegen, Einfahrten oder Flächen mit Fahrzeugverkehr reicht diese Tiefe nicht mehr
aus. Hier empfiehlt sich eine Verlegetiefe von rund 80 Zentimetern, oft zusätzlich in
einem starren Schutzrohr, das dem Druck von Fahrzeugen standhält.

Schritt für Schritt: Leerrohr richtig verlegen

1. Trasse planen. Legen Sie den kürzesten sinnvollen Weg vom Zählerkasten oder
   Verteiler zum Zielpunkt fest, möglichst ohne enge Bögen unter 45 Grad.

2. Graben ausheben. Heben Sie den Graben in der passenden Tiefe aus, mindestens 60
   Zentimeter für normale Gartenbereiche, 80 Zentimeter unter befahrenen Flächen.

3. Sandbett einbringen. Füllen Sie eine rund 10 Zentimeter dicke Sandschicht als
   Auflage ein. Sie schützt das Rohr vor scharfkantigen Steinen im Erdreich.

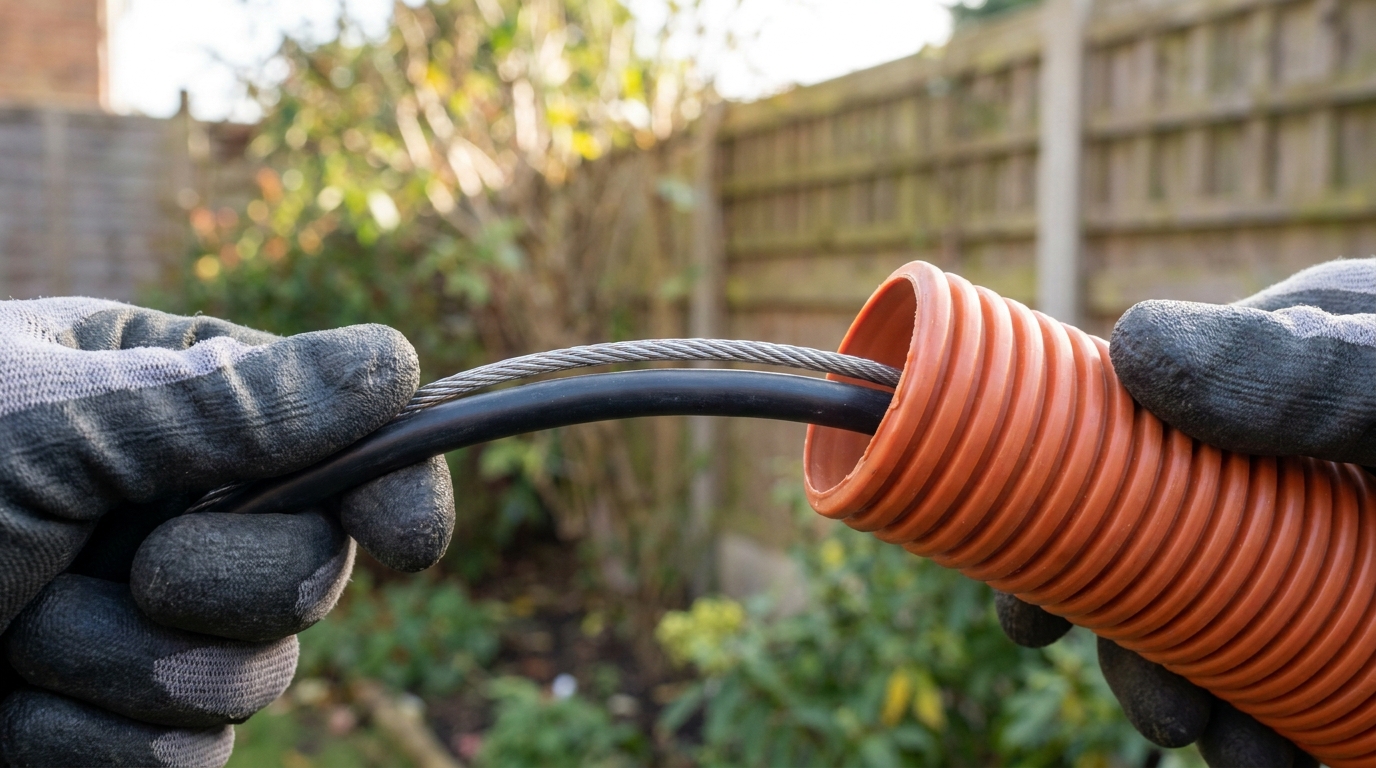

4. Rohr verlegen. Legen Sie das Kabelschutzrohr in den Graben. Ziehen Sie das Kabel
   erst danach ein oder lassen Sie es vom Elektriker einziehen.

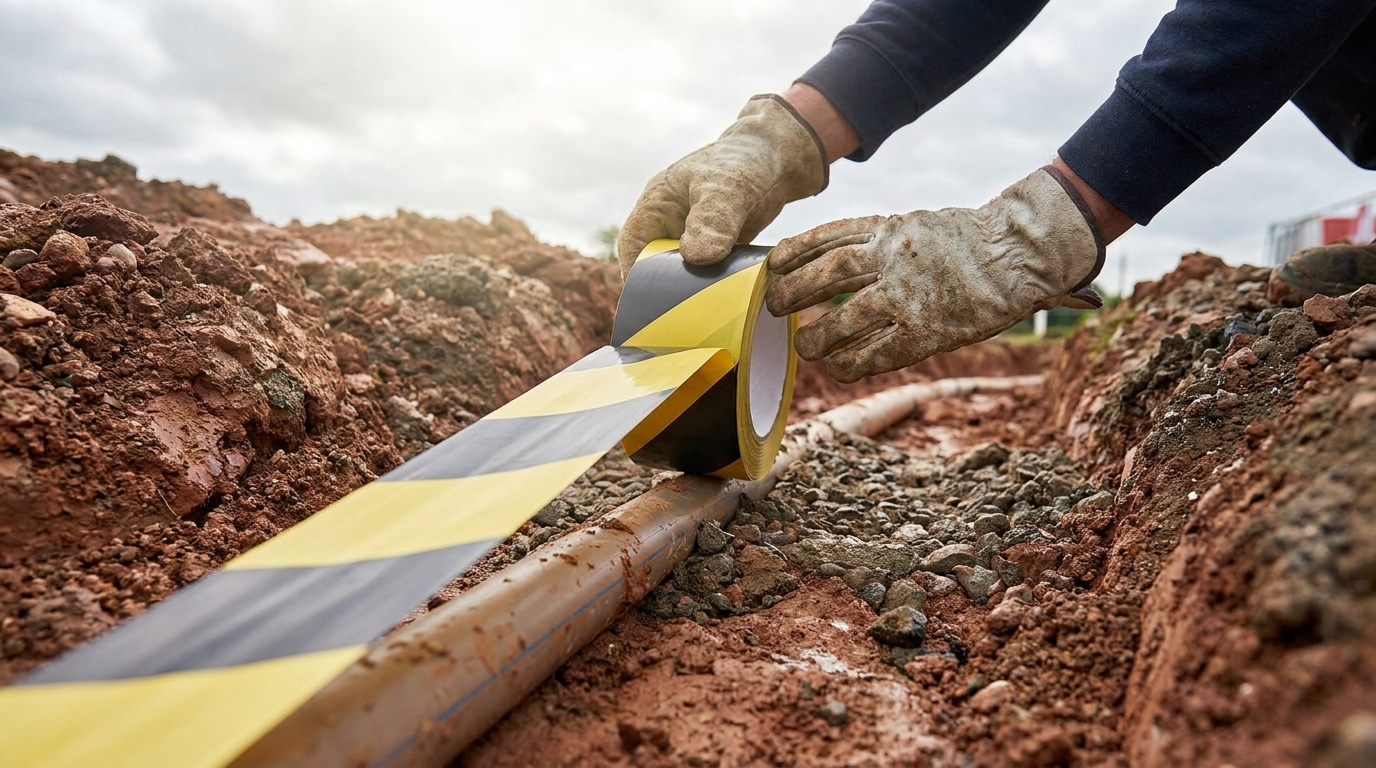

5. Warnband auslegen. Etwa 20 bis 30 Zentimeter über dem Rohr kommt ein
   Trassenwarnband hinein. Es warnt bei künftigen Grabungen, bevor die Schaufel das
   Kabel erreicht.

1. Graben verfüllen. Füllen Sie den Graben lagenweise auf und verdichten Sie jede
   Schicht leicht, damit sich der Boden später nicht unkontrolliert absetzt.

2. Lageplan dokumentieren. Halten Sie fest, wo genau das Kabel verläuft, am besten
   mit Fotos und Maßangaben zu festen Bezugspunkten wie Hauswand oder Zaun.

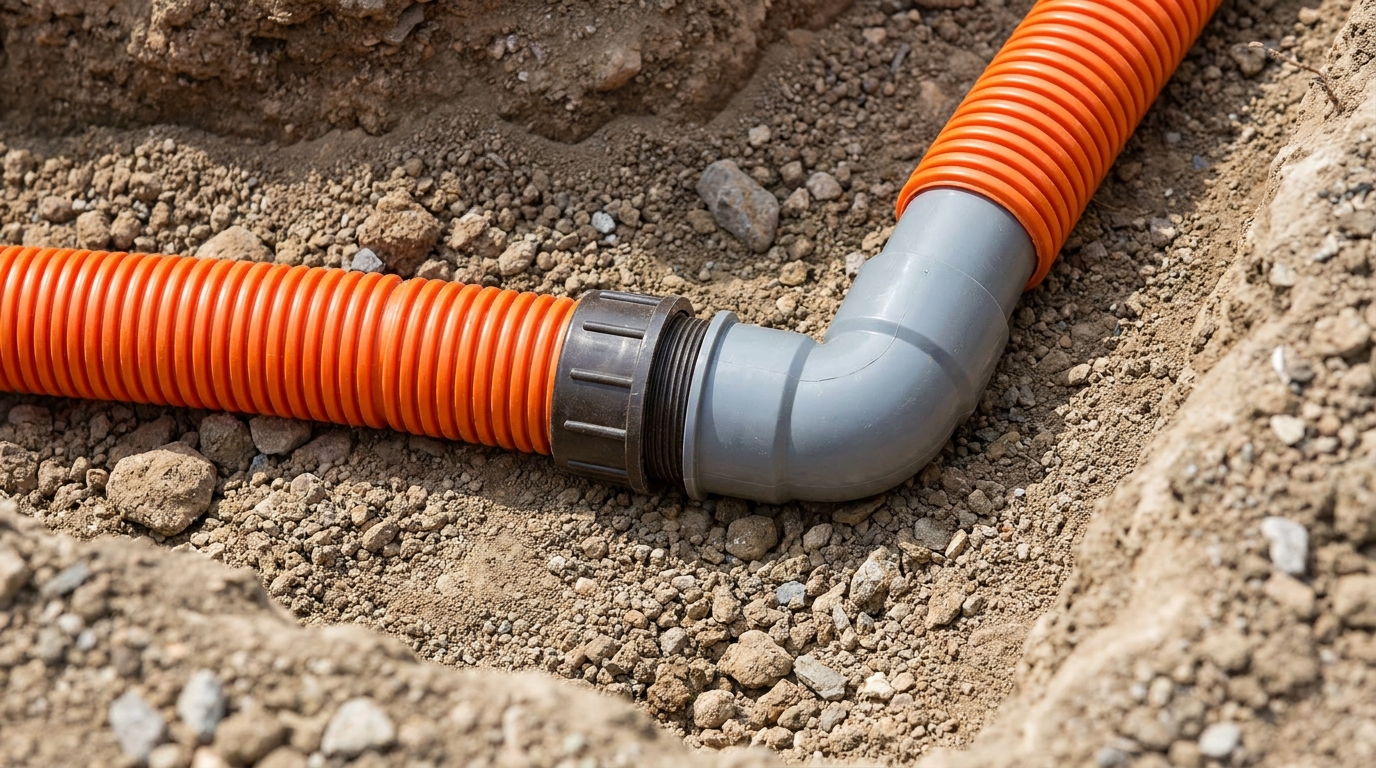

Muffen, Bögen und Zugdraht: Details, die oft übersehen werden

Bei längeren Trassen oder mehreren Richtungswechseln lohnt sich der Einbau eines
Zugdrahts direkt beim Verlegen. So lässt sich später ein zusätzliches Kabel einziehen,
ohne das Rohr wieder auszugraben.

Verwenden Sie an Übergängen und Abzweigungen passende Muffen und Bögen aus demselben
System wie das Rohr. Improvisierte Verbindungen mit Isolierband halten der
Erdfeuchtigkeit auf Dauer nicht stand und lassen Feuchtigkeit ins Rohrinnere.

Ein Leerrohr, das an einer Hauswand aus der Erde kommt, braucht zusätzlich einen
Übergangsbogen mit größerem Radius. Ein zu enger Knick direkt am Austrittspunkt
beschädigt das Kabel beim späteren Einziehen oder Austauschen.

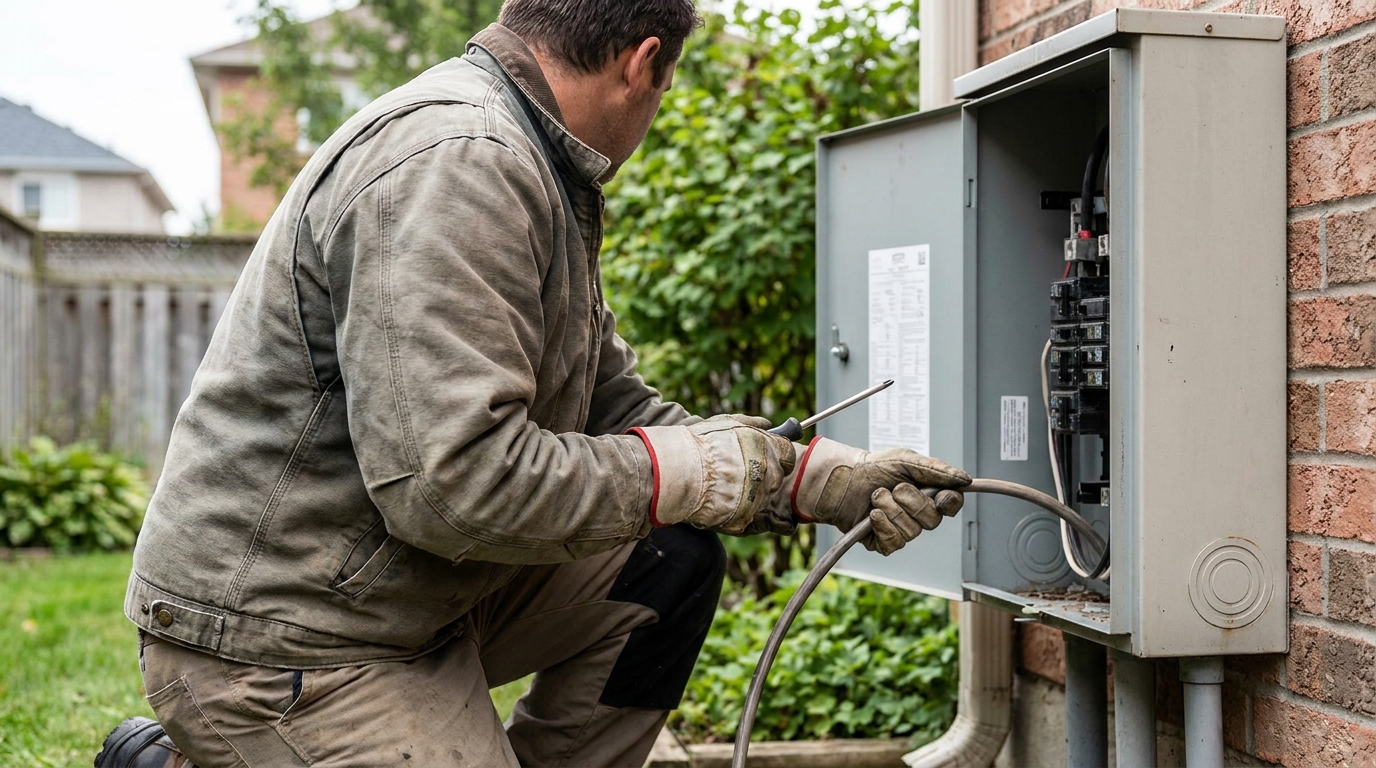

Sicherheit: Was der Elektriker übernehmen sollte

Das Verlegen des Leerrohrs und den Grabenaushub können die meisten Gartenbesitzer selbst
erledigen. Der eigentliche Kabelanschluss an den Sicherungskasten oder die
Unterverteilung gehört dagegen in die Hände einer Elektrofachkraft.

Ein Anschluss durch Laien kann bei einem späteren Schaden, etwa einem Brand oder einem
Stromunfall, zu Problemen mit der Versicherung führen. Die Hausratversicherung oder
Wohngebäudeversicherung kann die Leistung kürzen, wenn nachweislich nicht fachgerecht
gearbeitet wurde.

Für einen einfachen Gartenstromkreis ist normalerweise keine behördliche Baugenehmigung
nötig. Das gilt unabhängig davon, ob Sie das Leerrohr selbst verlegen oder eine Firma
beauftragen. Der fachgerechte elektrische Anschluss bleibt trotzdem Pflicht, nicht nur
aus Sicherheitsgründen, sondern auch für den VDE-konformen Nachweis gegenüber dem
Netzbetreiber.

Fazit

Ein erdverlegbares Kabelschutzrohr in DN 50, mindestens 60 Zentimeter tief verlegt, deckt
die meisten Gartenprojekte ab. Unter Wegen und Einfahrten braucht es mehr Tiefe und
robusteres Material. Den eigentlichen Kabelanschluss überlassen Sie am besten einer
Elektrofachkraft, den Rest können Sie in Eigenregie erledigen.

Von Neil Armstrong. Zuletzt aktualisiert: September 2026.

Was kostet 1 Kubikmeter Beton für eine Bodenplatte?
Carport Baugenehmigung: Wann brauchen Sie eine?
VDE – Normen und Vorschriften zur Elektroinstallation

Frequently Asked Questions

Welches Leerrohr braucht man für ein Erdkabel?
Ein orangefarbenes, erdverlegbares Kabelschutzrohr, meist als flexibles Wellrohr in DN
50. Normales Installationsrohr aus dem Innenbereich ist für die Erdverlegung nicht
zugelassen.

Wie tief muss ein Leerrohr für Erdkabel verlegt werden?
Mindestens 60 Zentimeter in normalen Gartenbereichen, unter Wegen und Einfahrten rund
80 Zentimeter. Ein Warnband kommt zusätzlich etwa 20 bis 30 Zentimeter über dem Rohr in
die Erde.

Welcher Durchmesser ist für ein Leerrohr im Garten üblich?
Für eine einzelne Leitung wie eine Gartensteckdose reicht DN 50. Für mehrere Kabel oder
spätere Erweiterungen lohnt sich DN 75 bis DN 110.

Braucht man für ein Erdkabel im Garten eine Genehmigung?
Für einen einfachen Gartenstromkreis normalerweise nicht. Der Anschluss an den
Sicherungskasten sollte trotzdem eine Elektrofachkraft übernehmen, aus Sicherheits- und
Versicherungsgründen.

Kann ich das Leerrohr selbst verlegen?
Ja, Graben ausheben, Rohr verlegen und Warnband einbringen können die meisten
Gartenbesitzer selbst erledigen. Nur der elektrische Anschluss gehört in Fachhände.
